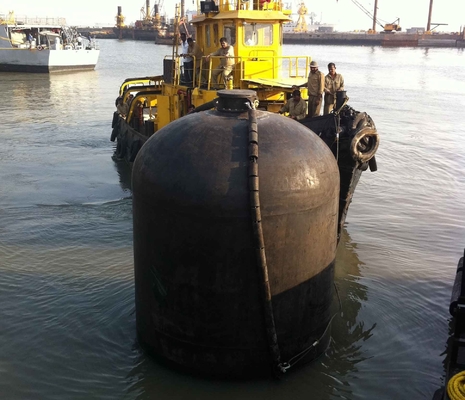

Cuscino ammortizzatore pneumatico di Yokohama del cuscino ammortizzatore sottomarino ad alta pressione per ancorare della nave
Il cuscino ammortizzatore è pricipalmente di resistere alla forza di impatto della nave quando la nave sta mettendosi in bacino, lasciando il bacino ed altre forme (come quando la nave è legata per rimorchiare) e la trasmette alla struttura del guscio di più grande area. I cuscini ammortizzatori di legno hanno effetto attenuante. Sebbene i cuscini ammortizzatori d'acciaio abbiano effetto attenuante difficile, hanno migliore forza e possono essere inclusi nella sezione della trave del guscio (la forza di saldatura deve essere garantita). Particolarmente per le chiatte gran-aperte della piattaforma, possono compensare la piattaforma che la mancanza di efficace sezione trasversale è favorevole a forza longitudinale. I materiali d'acciaio non possono essere usati per i cuscini ammortizzatori delle chiatte dell'olio e di piccole petroliere.
Le grandi imbarcazioni non hanno solitamente cuscini ammortizzatori. Le barche di fiume, i battelli di servizio, i cuscini ammortizzatori a due piste permanenti, uno di quale sono situati sulla piattaforma superiore e l'altro è leggermente superiore individuato alla linea di galleggiamento progettata
Parametro di gomma pneumatico del cuscino ammortizzatore
| Una dimensione pneumatica ed i requisiti prestazionali di 50 cuscini ammortizzatori | ||||
|
Lunghezza del diametro x di dimensione nominale millimetro |
Pressione interna iniziale kPa |
Assorbimento di energia garantito (GEA) | Forza di reazione a deviazione di GEA (R) | Pressione del guscio (pressione interna) a deviazione di GEA (p) |
| Valore minimo a deviazione 60±5% kJ | KN 10% di Tolerance± |
Valore di riferimento kPa |
||
| 500 x 1000 | 50 | 6 | 64 | 132 |
| 600 x 1000 | 50 | 8 | 74 | 126 |
| 700 x 1500 | 50 | 17 | 137 | 135 |
| 1000 x 1500 | 50 | 32 | 182 | 122 |
| 1000 x 2000 | 50 | 45 | 257 | 132 |
| 1200 x2000 | 50 | 63 | 297 | 126 |
| 1350 x 2500 | 50 | 102 | 427 | 130 |
| 1500 x 3000 | 50 | 153 | 579 | 132 |
| 1700 x 3000 | 50 | 191 | 639 | 128 |
| 2000 x 3500 | 50 | 308 | 875 | 128 |
| 2500 x 4000 | 50 | 663 | 1381 | 137 |
| 2500 x5500 | 50 | 943 | 2019 | 148 |
| 3300 x 4500 | 50 | 1175 | 1884 | 130 |
| 3300 x 6500 | 50 | 1814 | 3015 | 146 |
| 3300 x 10600 | 50 | 3067 | 5257 | 158 |
| 4500 x 9000 | 50 | 4752 | 5747 | 146 |
| 4500 x 12000 | 50 | 6473 | 7984 | 154 |
|
Tonnellaggio della nave (DWT) |
Velocità d'imbarco presupposta (M/S) |
Efficace energia cinetica (KN.M) |
Dimensione D*L del cuscino ammortizzatore (m) |
| 200000 | 0,15 | 1890 | 3,3 x 6,5 |
| 150000 | 0,15 | 1417 | 3,3 x 6,5 |
| 100000 | 0,15 | 945 | 3,0 x 5,0 |
| 85000 | 0,17 | 1031 | 3,0 x 6,0 |
| 50000 | 0,18 | 680 | 2,5 x 5,5 |
| 40000 | 0,20 | 672 | 2,5 x 5,5 |
| 30000 | 0,22 | 609 | 2,5 x 4,0 |
| 20000 | 0,25 | 525 | 2,5 x 4,0 |
| 15000 | 0,26 | 425 | 2,5 x 4,0 |
| 10000 | 0,28 | 329 | 2,0 x 4,0 |
| 5000 | 0,33 | 228 | 2,0 x 3,5 |
| Per la nave di Gran-tonnellaggio | |||

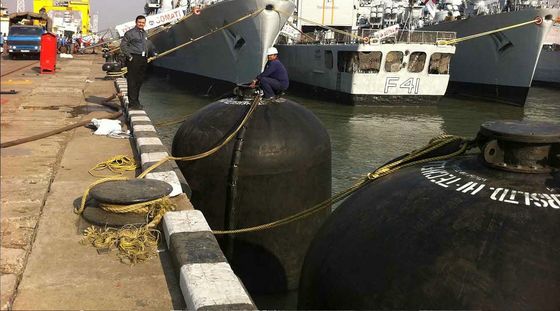

Applicazione di gomma pneumatica del cuscino ammortizzatore
1. Autocisterne del gas e del petrolio
2. traghetti veloci e navi di alluminio
3. installazioni temporanee e permanenti
4. risposta ed emergenze rapide
5. In porti con le variazioni di marea estreme
6. Per le manovre lightering delle nave--navi
7. Per tutte le navi di marina dovuto pressione bassa del guscio ed il vantaggio di un aumento proporzionale della forza di reazione e dell'assorbimento di energia

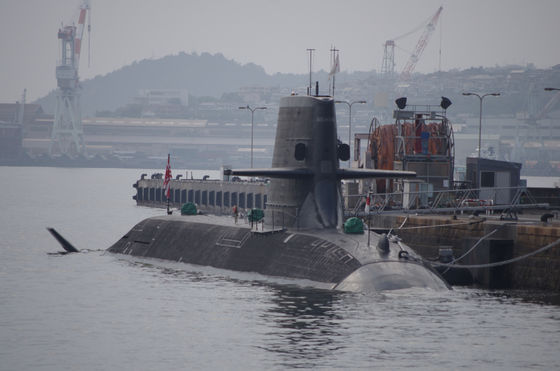

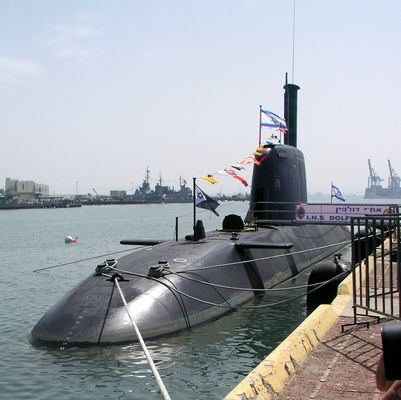

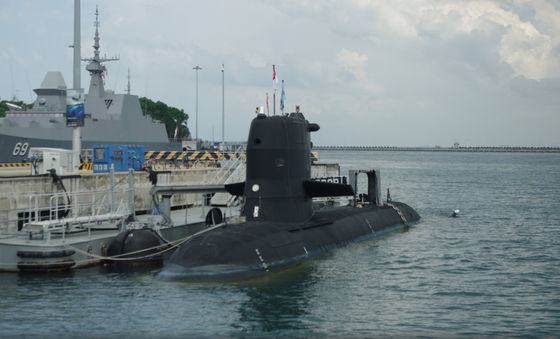

Uso dei cuscini ammortizzatori di sumarine
